9ｍ

5ｍ

ＳＤ -径400

ＳＣＰ-径700

ＧＬ−14ｍ

ＧＬ−0ｍ

砂充填図に示すように、施工管理計を用いて、確実で信頼性の高い施工を行い、造成杭の品質を確保します。

信頼性の高い施工・品質管理

低騒音・低振動。

広範な地盤に適用できる。

二重管方式を利用した合理的な締固めメカニズム。

打設ピッチの調整により、計画地盤改良効果が得られる。

砂地盤、粘性土地盤、有機質地盤、岩砕地盤、火山灰質地盤、産業廃棄物地盤など様々な地盤に適用できます。

二重管方式を利用した静的なエネルギーによる地盤締め固め工法

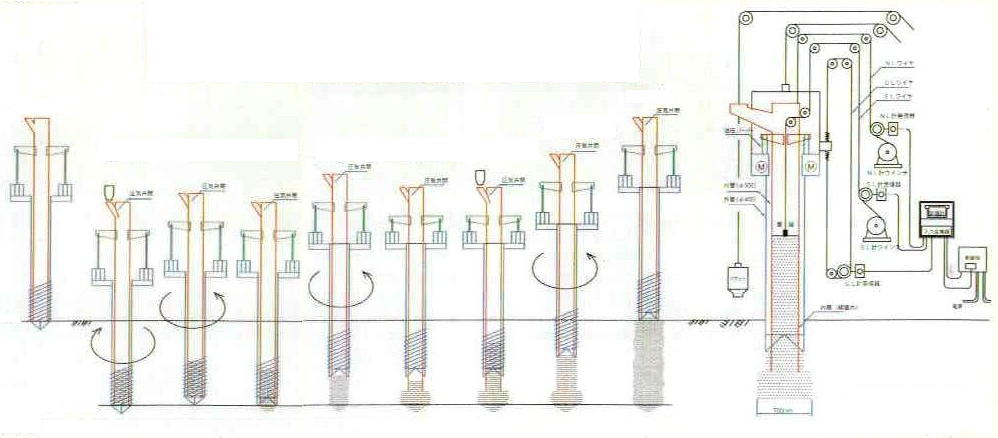

ＴＳＣＰ工法施工管理システム図

---

---

機械セット

二重管貫入後充填材補給

逆転引上げ

先端強制開放

逆転引上げ
充填材排出

外管静止状態で内管による締固め

充填材補給

行程5〜7
繰返し
杭を造成

施工完了

�@

�A

�B

�C

�D

�E

�F

�G

�H

充填材料として、砂のほかに、砕石、スラグなどの各種材料も使用できます。また、騒音・振動が非常に少ないため市街地においても施工可能です。

二重管方式により、充填材料を確実に締固めて、強固な杭を造成します。また、改良目的に応じて打設ピッチを調節することにより、必要置換率に適合した確実な施工ができます。

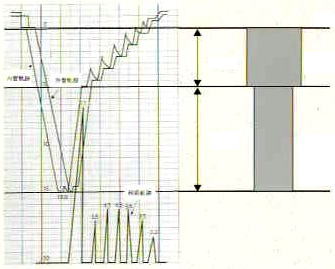

ＴＳＣＰ工法オシログラフ

充填材補給

充填材投入

施工完了

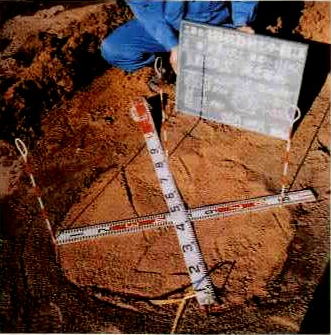

静的締固め杭出来形実測
