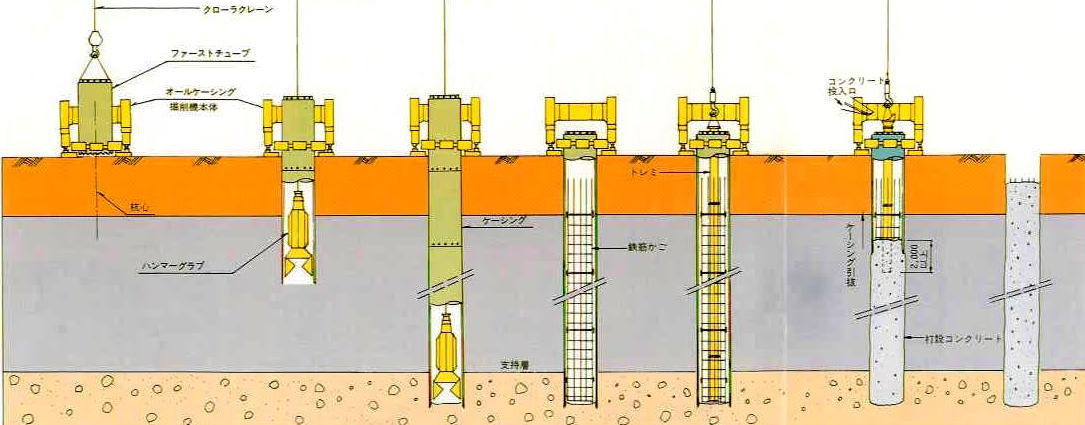

杭完成
鉄筋建込
コンクリート打設
トレミ-挿入
掘削完了検測
ケーシング建込
掘削開始
本体設置杭心セット
@
A
B
C
D
E
F
C
杭径は1,000mmより最大杭径2,000mmまで施工可能です。

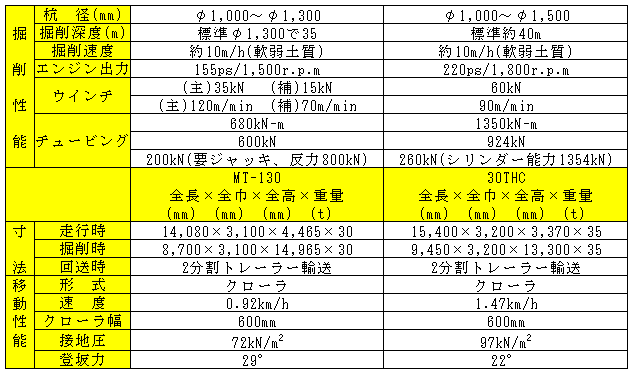

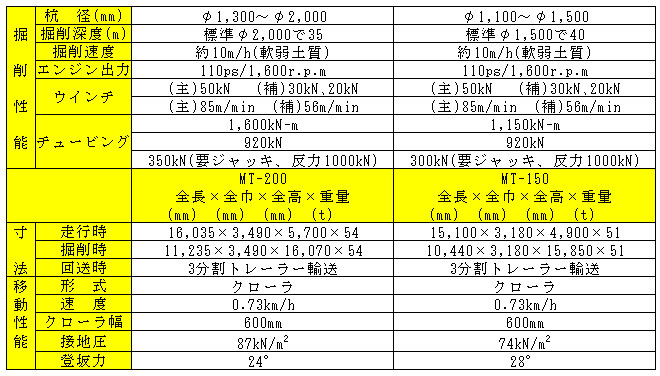

本工法の施工可能杭径は機械能力と所有ケーシングチューブ径の関係により1,000〜1,300mm(100mmピッチ)、1,500mm、1,600mm、1,800mm、2,000mmの8種類となります。
B
孔壁の崩壊などの心配がなく、しかも鉛直精度が高いです。
ケーシングチューブを掘削全長に圧入するので孔壁の崩壊が無く、しかも鉛直精度がたかいです。
@
本工法は打撃式の既成杭と違い、低騒音・低振動で施工できます。
低騒音・低振動です。
A
ハンマーグラブを使用するので30cm程度の玉石でも掘削できます。
大礫、玉石層など硬質でも容易に掘削できます。
